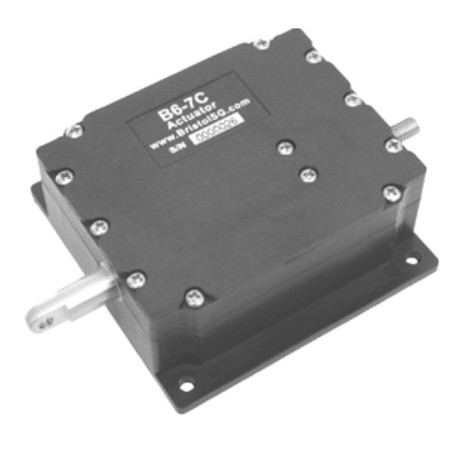

Ray Allen Actuator B6-11C

ATTUATORI LINEARI MINIATURE SERIE B6

L'attuatore B6 è un piccolo e potente attuatore a 12-14 V CC dotato di interruttori di finecorsa interni. Una volta attivato, l'attuatore continua a funzionare fino allo spegnimento dell'alimentazione o fino allo spegnimento automatico a fine corsa. Può anche essere fermato in qualsiasi posizione spegnendo l'alimentazione. Poiché la spinta è generata tramite una vite di sollevamento, l'albero di uscita si blocca in qualsiasi posizione quando l'alimentazione è spenta. La polarità della tensione determina la direzione di marcia.

L'attuatore B6 condivide lo stesso ingombro del nostro servo T2 / T3. Gli attuatori modello B6-7C e B6-11C hanno un albero di uscita in ottone progettato per funzionare con la nostra forcella serie C2. Gli attuatori modello B6-7T e B6-11T hanno un albero di uscita con perno filettato in ottone da 10/32. Di seguito sono riportati alcuni esempi:

Specifiche
Tensione di esercizio: 12-14 V CC
Corsa in pollici (mm): 1,1 (28)
Tempo di corsa (a 13,5 V CC): 19 secondi
Peso in once (g): 5,2 (147)
Spinta di esercizio massima libbre (kg): 50 (23)
Spinta di stallo a 12 V CC libbre (kg): 130 (59)
Carico statico massimo libbre (kg): 500 (227)
Corrente a vuoto: 100-200 mA
Corrente di stallo massima: 900 mA
