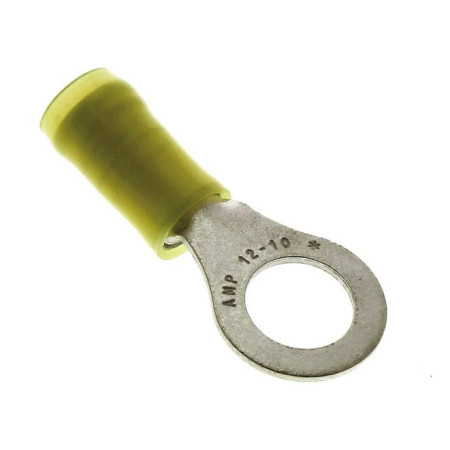

Capocarda ad ANELLO TE Connectivity serie PIDG Isolato, Ø perno M8, 2.6mm² - 6.6mm², placcato Stagno, Giallo
zoom_out_map
chevron_left chevron_right

Capocarda ad ANELLO TE Connectivity serie PIDG Isolato, Ø perno M8, 2.6mm² - 6.6mm², placcato Stagno, Giallo

0,72 €

0,59 € Tasse escluse

3
check Pronta Consegna
Descrizione

Dettagli prodotto

Terminali a occhiello a crimpare PIDG TE Connectivity

I terminali a crimpare per filo con linguetta ad anello PIDG (Pre-Insulated Diamond Grip) sono progettati per una maggiore affidabilità in ambienti più difficili del circuito. Queste terminazioni con linguetta ad anello PIDG sono costituite da un corpo e cilindretto in rame ad alta conduttività formati con precisione. All’interno del cilindretto vi sono dentellature che garantiscono il massimo contatto e la resistenza alla trazione dopo la crimpatura. Il cilindretto per filo è circondato con una guaina di rame che funge da supporto isolante del filo e previene i danni ai trefoli. Una guaina esterna in nylon colorata facilita l'identificazione della dimensione del filo, mentre un ingresso a imbuto impedisce che i trefoli si pieghino all’indietro, velocizzando in tal modo l’inserimento del filo durante la produzione a ritmo elevato. La struttura di questi terminali PIDG e l'uso di morse per pinza specializzate permette di eseguire un crimpaggio uniforme e affidabile. Disponibili in varie dimensioni del filo, del cilindretto e delle viti, queste terminazioni ad anello PIDG offrono una soluzione versatile per un'ampia gamma di applicazioni di cablaggio

Caratteristiche e vantaggi

• Corpo in rame ad alta conduttività
• Guaina di rame per un miglior supporto isolante del filo
• Dentellature nel cilindretto per il massimo contatto e resistenza alla trazione
• Guaine con codice colore per una facile identificazione delle dimensioni dei fili e degli utensili
• Ingresso del cavo a imbuto per il facile inserimento del filo
• Il design consente una crimpatura affidabile e uniforme

Applicazioni

Queste terminazioni PIDG sono adatte all'uso in un'ampia gamma di applicazioni con molti terminali, soddisfacendo o superando i requisiti di MIL-T-7928, tipo II, classe 1 e 2. Le applicazioni comprendono strumenti/controllo, illuminazione, alimentatori, scatole pannello, trasporto, attrezzature di sollevamento, motori, aerospaziale ed elettrodomestici.

Terminali PIDG TE Connectivity

Specifiche

Attributo

Valore

Serie

PIDG

Isolamento

Isolato

Materiale di isolamento

Nylon

Diametro esterno

5mm, 8.7mm

Diametro esterno

5mm, 8.7mm

Dimensione massima filo mm2

2.6mm²

Dimensione minima filo mm2

1mm²

Dimensione massima filo AWG

14AWG

Dimensione minima filo AWG

16AWG

Dimensione perno

M5

Colore

Blu

Materiale contatto

Rame

Placcatura contatto

Stagno

Lunghezza complessiva

21.6mm



Scheda tecnica
320576
