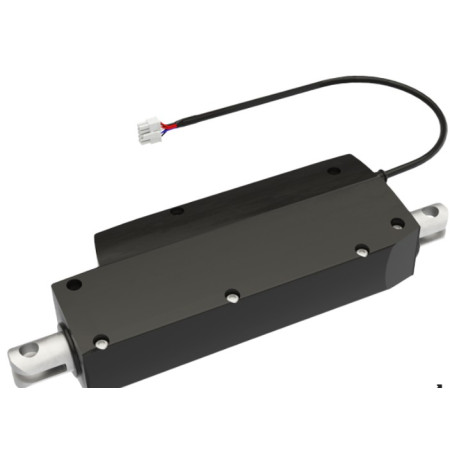

Attuatore lineare LA12

Con le sue dimensioni ridotte e le eccellenti prestazioni, l'attuatore LA12 rappresenta un'alternativa elettrica pratica ed economica ai sistemi idraulici e pneumatici di piccola serie. LA12 è ideale per applicazioni che richiedono movimenti lineari brevi. Nel nostro caso, questo attuatore lineare verrà utilizzato nel controllo dei flap degli aerei UL

Specifiche di base Parametri tecnici

Tensione di alimentazione: 12 V
Tiro massimo: fino a 750 N
Velocità massima: 40 mm/s (dipende dal carico attuale)
Lunghezza corsa: 100 mm
Consumo: 1,6-5 A
Finecorsa integrati
Temperatura di esercizio: da –20 a +60 °C
Peso: 820 g
Dimensioni: 85×50×267 mm
Diametro del foro di montaggio: 10 mm
Marcatura dei conduttori

1 NERO CON MESSA A TERRA
2 NERI A TERRA
3 VERDE POT_HI Alimentazione sensore di posizione (+)
4 GIALLO POT_MID Segnale sensore di posizione (OUT)
5 BLACK POT_LOW Alimentazione sensore di posizione (-)
6 ROSSO VIN(+12V) Alimentazione centralina (+)
7 ROSSO OUTB Uscita motore B
8 NC Non connesso, LBUS/DIMM (3)
9 BLU OUTA Uscita motore A
10 NERO Centralina alimentazione (-)
Installazione

Il prodotto è fissato in due punti, nell'occhio dello stelo e nella parte posteriore del prodotto. La connessione è bloccata con un perno da 10 mm. Il perno deve essere assicurato con una copiglia contro la caduta. Infine si collegano l'alimentatore e l'unità di controllo.

Maggiori informazioni

Questo prodotto non è approvato per l'installazione su aerei certificati. Questo non è un prodotto certificato TSO.
