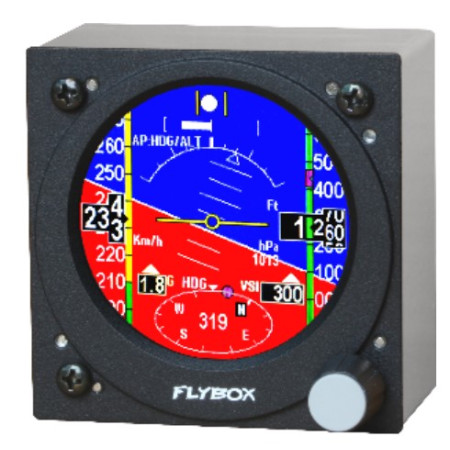

Oblò Unità slave per tutti i modelli Oblò (80 mm)

Oblò è uno strumento compatto, leggero e facile da installare che si inserisce in un foro standard da 3 1/8" (80 mm).
Con il suo display rotondo integra:Indicatore di atteggiamento digitale

• Altimetro con QNH
• Indicatore di velocità dell'aria
• Bussola giroscopica con direzione magnetica e tracciamento GPS
• Indicatore di velocità verticale
• Indicatore della velocità di rotazione
• Gmetro
• HSI e girodirezionale
• Misura e unità sono configurabili.

A differenza di altri prodotti di dimensioni simili, Oblò non visualizza la velocità e l'altitudine rilevate da un sistema GPS, ma le calcola da solo.
Il segnale Gps può essere prelevato dall'antenna opzionale Flybox (cod. 810010) o da qualsiasi dispositivo Gps con uscita NMEA disponibile sul mercato.
Le indicazioni di velocità e altitudine, basate su sensori di pressione, non subiscono i ritardi e gli errori tipici delle indicazioni basate su GPS.

Oblò mostra la vera attitudine del velivolo grazie alla piattaforma inerziale AHRS integrata, dotata di sensori microlavorati a stato solido (giroscopi, accelerometri e magnetometri) e un algoritmo adattivo.
Utilizzando un LCD TFT personalizzato di ultima generazione, la visibilità del display risulta essere ai migliori standard anche alla luce diretta del sole con una luminosità regolabile.
La calibrazione eseguita per ogni strumento garantisce per l'altimetro un errore massimo di 0,5 millibar (4,6 metri) in un range di temperatura di -20 ~ +70°C e un range di altitudine di -1000 ~ +25.000 piedi e per la velocità un errore massimo di 3 km/h a bassa velocità (sotto i 30 km/h), che diminuisce all'aumentare della velocità.

Oblò prevede le seguenti tre schermate selezionabili con un giro veloce o la manopola:

• Schermata principale - Indicatore di atteggiamento

Celle di menu facilmente leggibili, con zoom automatico sulla voce selezionata che consente di accedere in modo facile ed intuitivo alle informazioni desiderate e alle impostazioni dei parametri.
Questa immagine mostra la lettura della memoria di picco del G-meter.

• HSI

(indicatore situazione orizzontale)
Lo schermo Hsi, quando connesso a un GPS tramite uscita Nmea, fornisce la posizione attuale, la direzione, la distanza quando è attivato un GoTo o un Piano di Volo; Quando non è connesso con il GPS, è un girodirezionale.
Schermata principale - Indicatore di atteggiamento
Celle di menu facilmente leggibili, con zoom automatico sulla voce selezionata che consente di accedere in modo facile ed intuitivo alle informazioni desiderate e alle impostazioni dei parametri.
Questa immagine mostra la lettura della memoria di picco del G-meter.

• Altimetro principale

Con la nuova funzionalità migliorata Oblò diventa un vero e proprio altimetro a tamburo che permette di impostare la pressione di riferimento nelle caselle QNH in hPa oltre che in Hg

DATI DI VOLO:

• Indicatore di atteggiamento
• Nastro della velocità dell'aria
• Nastro di altitudine
• Nastro di intestazione
• Indicatore di velocità verticale
• G-meter con memoria di picco
• Indicatore di slittamento
• Indicatore della velocità di virata
• I bug target possono essere impostati per la direzione e l'altitudine
• Ricevitore GPS (opzionale)
• Uscita segnale interfono
• Software aggiornabile tramite porta USB

Specifiche tecniche:Dimensioni: 83 x 83 x 61 mm

• Peso: 300 gr
• Intervallo di temperatura di esercizio: -20 ~ +70°C
• Alimentazione: 10~20 Vcc, 0,26 A
• Connessioni tramite connettore DSUB a 15 pin
• Luminosità: 1200NITS, regolabile
• Porta USB per aggiornamenti software
• Porte di comunicazione RS232 e CAN
• Sensori a stato solido

Cosa è incluso:

• Strumento Oblò o Oblò2
• Manuale d'uso stampato (versione ENG)
• Connettore DB15
• cavo USB
• Viti M4x10mm
• Resistenza da 120 ohm
• Panno in microfibra
• Lista imballaggio
